SUGATSUNE スガツネ工業 アルミ合金製抜き差し丁番 AS-HG-AL-N型 丸穴タイプ、左用 170-018-214 AS-HG-AL-NL3040 | LAMP ランプ 建築金物 家具金物 建具 部品 パーツ 金具 金物 蝶番 丁番 アルミ合金製 抜き差し丁番 家具 ドア 木扉 アルミフレーム 住設 シンプル
2,797円税込
商品コード： desir-de-vivre:10913709

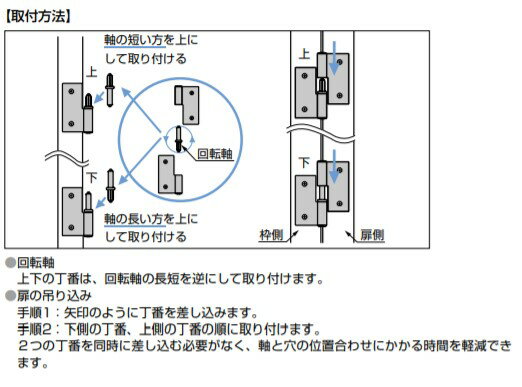

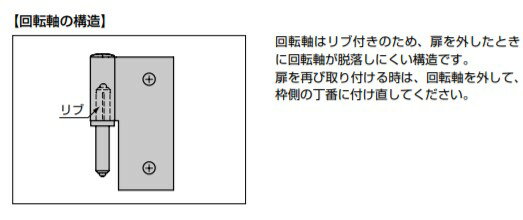

※image photo ●摺動部と軸の端を樹脂でカバーしているため、金属同士の接触による摩耗・金属粉の飛散を防止します。 ●回転軸はリブ付きのため、扉を取り外したときに回転軸が脱落しにくい構造です。 ●各種メーカーのアルミフレームに取り付けできます。 【用途】 ●半導体製造関連、アルミフレーム、住設など 【取付方法】 ●回転軸 上下の丁番は、回転軸の長短を逆にして取り付けます。 ●扉の吊り込み 手順1：矢印のように丁番を差し込みます。 手順2：下側の丁番、上側の丁番の順に取り付けます。 2つの丁番を同時に差し込む必要がなく、軸と穴の位置合わせにかかる時間を軽減できます。 【回転軸の構造】 回転軸はリブ付きのため、扉を外したときに回転軸が脱落しにくい構造です。 扉を再び取り付ける時は、回転軸を外して、枠側の丁番に付け直してください。 【仕様】 丸穴タイプ、左用 【材料】 (1)本体：アルミニウム合金 (2)回転軸：ステンレス鋼（SUS303）、ポリアセタール（POM） (3)キャップ：ポリアセタール（POM） 【色】 (1)本体：- (2)回転軸：ホワイト (3)キャップ：ホワイト 【仕上】 (1)本体：シルバーアルマイト処理マット調（加工面素地） (2)回転軸：- (3)キャップ：- 【サイズ】 W?：W?：W?：W?：W?：W?：d?：d? 57：25：32：16：21：40：5.5：5.5 【耐荷重N】78 /2ヶ 【耐荷重kgf】8 /2ヶ 【注文コード】170-018-214 【品番】AS-HG-AL-NL3040 製品内容は、部品としての品質範囲です。この部品を使用した最終製品の機能・性能・安全を保証するものではありません。 ※画像はイメージです。 ※パッケージ、仕様、品番などの変更が予告なく変更される場合が御座います。 カテゴリー
